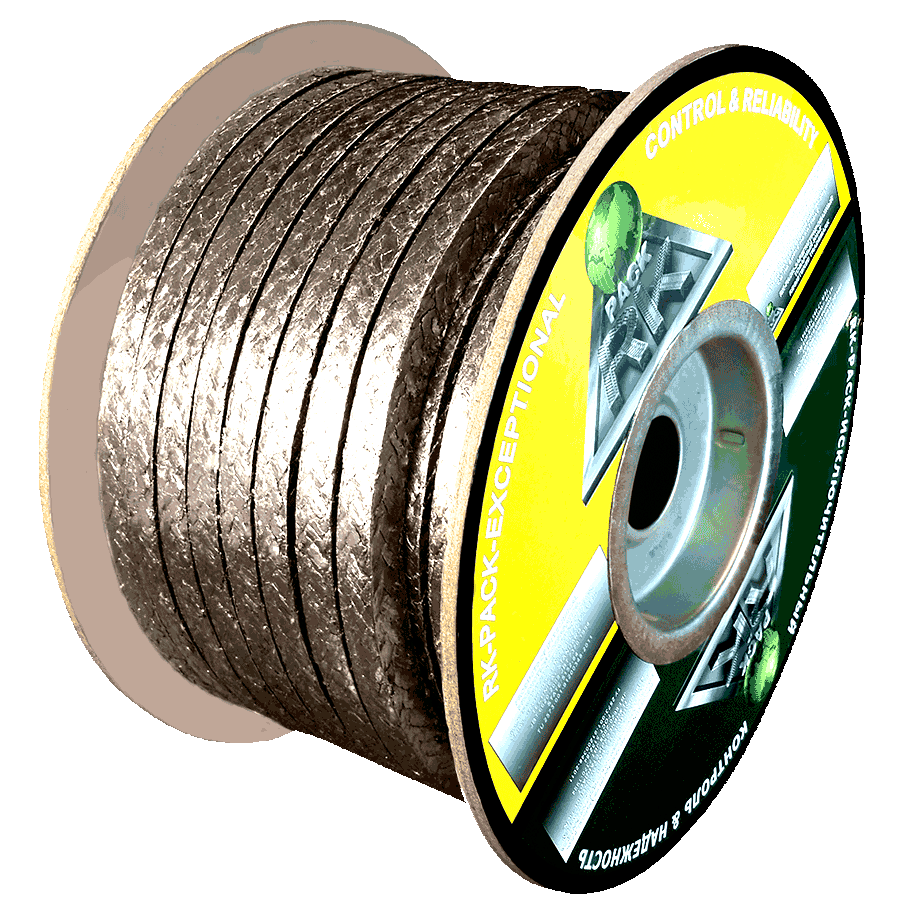

RK-PACK 240A
Набивка из ТРГ пряжи, армированной арамидным однонаправленным непрерывным ровингом.

Нажми на стрелку для того чтобы узнать детальную информацию

Show
Содержание

RK-PACK 240A

Краткое описание

RK-PACK 240A - графитовая набивка, выполнена из высококачественной пряжи ТРГ, марки RK-PACK 401A, изготовленной на основе природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%. Графитовая пряжа RK-PACK 401A армирована высокопрочной арамидной нитью, которая характеризуется высокими значениями прочности, модуля упругости, теплостойкости и умеренной химической стойкости. Эти свойства арамида, и улучшают в графитовой набивке RK-PACK 240A, физико-механические параметры.

В процессе производства графитовой пряжи RK-PACK 401A, в ее структуру, по уникальной, запатентованной технологии, вводятся специальные ингибиторы коррозии.

Графитовая набивка RK-PACK 240A, в отличие от набивок ТРГ, где в качестве армирующих элементов используются иные натуральные и синтетические материалы, обладает более высокой механической прочностью и стойкостью.

Стандарты производства
  • ТУ 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 – СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 – ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.
  • Варианты поставки продукции и упаковки

    Сальниковые набивки из ТРГ, RK-PACK 240A, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

    Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.

    Подробная информация

    ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:

    • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
    • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
    • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.



    Общая информация о сальниковой набивке из ТРГ RK-PACK 240A.

    Графитовая набивка армированная арамидной, кевларовой нитью RK-PACK 240ARK-PACK 240A - графитовая набивка, выполнена из высококачественной пряжи ТРГ, марки RK-PACK 401A, изготовленной на основе природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%. Графитовая пряжа RK-PACK 401A армирована высокопрочной арамидной нитью, которая характеризуется высокими значениями прочности, модуля упругости, теплостойкости и умеренной химической стойкости. Эти свойства арамида, и улучшают в графитовой набивке RK-PACK 240A, физико-механические параметры.

    В процессе производства графитовой пряжи RK-PACK 401A, в ее структуру, по уникальной, запатентованной технологии, вводятся специальные ингибиторы коррозии.

    Графитовая набивка RK-PACK 240A, в отличие от набивок ТРГ, где в качестве армирующих элементов используются иные натуральные и синтетические материалы, обладает более высокой механической прочностью и стойкостью.

    Сальниковая набивка из терморасширенного графита армированная арамидным ровингом RK-PACK 240A, является набивкой премиум класса и не выступает в качестве серийного продукта предприятия RUS-KIT NANYANG SEALING MATERIALS. ТРГ набивка RK-PACK 240A, производится по предварительному заказу.

    Графитовая сальниковая набивка RK-PACK 240A, универсальная набивка, предназначенная для применения, как в высоко динамических, так и в статических режимах уплотнения.

    Сальниковые набивки из ТРГ RK-PACK 240A, обладают низким коэффициентом трения, высокой теплопроводностью, химической стойкостью и инертностью, пластичные, не затвердевают, не теряют своих свойств с течением времени.

    Сальниковые набивки RK-PACK, выполненные из терморасширенного графита, обладают высоким показателем сжимаемости, вплоть до максимальной плотности 2,25 (г/см3 у ТРГ). Кроме высокой степени сжимаемости, способность к упругому восстановлению у ТРГ набивок RK-PACK, около 15% по объему. В комплексе, высокие показатели по сжимаемости и восстанавливаемости ТРГ набивок RK-PACK, дают возможность регулировки и поддержки сжимаемости и плотности набивки в широком диапазоне температур, обеспечивая стабильное, долговременное и надежное уплотнение без высоких напряжений на болтовых соединениях.

    ТРГ набивки RK-PACK, имеют очень низкую скорость ползучести вне зависимости от температуры и обладают низким коэффициентом трения (менее 0,10 по стали), так же, не изменяющегося при изменении температур и при ее скачках.

    Набивки RK-PACK из ТРГ, не стареют в процессе эксплуатации, что также не зависит от температуры.

    ТРГ набивки RK-PACK не вызывает адгезию (прилипание) к уплотняемым, контактным поверхностям, что делает обслуживание легче, экономит время при замене набивки.

    Сальниковая набивка RK-PACK способна противостоять температурам переходных процессов в интервале от -196°С до + 450°С (в кислых средах), не меняя своих физико-механических свойств и геометрических размеров.

    ТРГ набивки RK-PACK не требуют дополнительной смазки, что исключает протечки рабочей жидкости, которые имеют место при применении пропитанных сальниковых набивок другого типа, в следствии вымывания смазки.

    Для получения более полной и подробной информации о преимуществе сальниковых набивок RK-PACK, на основе терморасширенного графита, перейдите по ссылке – «ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТРГ УПЛОТНЕНИЙ RK-PACK».

    Основные, базовые параметры сальниковой набивки из ТРГ RK-PACK 240A.

    Сальниковая набивка из ТРГ, RK-PACK 240A, как и все сальниковые набивки из терморасширенного графита марки RK-PACK, выпускаются по внутреннему стандарту предприятия RUS-KIT Nanyang Sealing Materials, требования которого, значительно выше, требований к ТРГ набивкам прописанных в Государственном Стандарте КНР JB/T7370-1994.

    В таблице ниже, приведена информация по основным, базовым показателям сальниковых набивок, выполненных в соответствии с внутренним стандартом предприятия RUS-KIT Nanyang Sealing Materials и показатели, предусмотренные стандартом JB/T7370-1994.



    Сравнительная таблица базовых параметров сальниковых набивок из ТРГ, выполненных в соответствии с ГОСТ JB/T7370-1994 и ТРГ набивок марки RK-PACK-240A

    Показатели

    Единица измерения Стандарт
    JB/T7370-1994
    *Набивки ТРГ
    RK-PACK
    Методы
    испытания
    Объемная плотность (Volume Density). г/см3 <20мм х 20мм ≥0.9
    ≥20мм х 20мм ≥0.7
    1.29 JB/T6620
    Сжимаемость (Compressibility). % 25~50 35~50 JB/T6620
    Восстанавливаемость (Recovery). % 15~25 25~40  -
    Упругая деформация (Resilience).     % ≤12 8~13 -
    Содержание хлорид-ионов (Chloride content).    ppm / % ≤50 / 0,005 42~48 / 0.0042~0.0048
    Содержание серы общей (Total sulfur). ppm / % ≤1500 / 0,15 800~1200 /0,08~0.12% GB1430
    Содержание серы сульфатной (Sulphate sulfur).
    ppm / % ≤80 / 0,008% ≤50 / 0,005% GB1430
    Зольность (Ash content). ppm / %  ≤12000 / 1,2 4000~6000 / 0,4~0,6  -
    Содержание углерода в ТРГ пряже
    (Carbon content in yarn).
    % ≥85 99,0~99,4 -
    Содержание графита в общей массе набивки (Graphite content in braided packing). % ≥80 ˃92 ZB J22 014
    Потери при прокаливании при +350℃
    (Loss on Ignition 350℃).
    % ≤17 7 JB/T6620
    Коэффициент трения (Friction Coefficient).  -  ≤0.20 0.08 JB/T6371



    * В таблице приведены данные для сальниковой набивки из ТРГ RK-PACK 240A, с размером поперечного сечения 10мм х 10мм.



     Рабочие среды для применения сальниковой набивки из ТРГ RK-PACK 240A.

    ТРГ набивка RK-PACK 240A, как и все сальниковые набивки из ТРГ марки RK-PACK, обладает уникальной коррозионной и химической стойкостью, то есть способностью противостоять воздействию коррозионной среды без изменения своих свойств. ТРГ набивка RK-PACK 240A, не теряет своих свойств в такой высоко окислительной среде, как раскаленный воздух с температурой до +393°С, в концентрированной азотной кислоте, в криогенных жидкостях, таких как жидкий кислород, в расплавленных металлах, таких как расплавленный алюминий. Графитовые набивки RK-PACK 240A, могут быть использованы для уплотнения различных сред, как нейтральных, умеренно агрессивных и агрессивных сред щелочей, кислот, растворителей в диапазоне pH 0 ~ 14

    В таблице ниже, дан краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK.



    Краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK
    Среды Концентрация, % Температура, °С
    Хлористоводородная кислота (Соляная кислота) Любая
    Серная кислота   До 95% +148,89
    Фосфорная кислота Любая
    Плавиковая кислота Любая
    Азотная кислота До 60% +21,11
    Каустическая сода +398,89
    Алюминий +732,22
    Пар - +537,78
    Органические спирты Любая
    Органические эфиры Любая
    Бензол Любая
    Воздух - +393,33

    ① - в данном случае, температура ограничена лишь максимально допустимой температурой для ТРГ, либо для самих сред.

    Среды не предназначенные и не рекомендуемые для использования ТРГ набивки RK-PACK 240A.

    Существуют лишь небольшой, определенный перечень химических сред, для герметизации которых, не могут быть использованы сальниковые набивки из ТРГ марки RK-PACK, или их применение не рекомендуется. Данная информация предоставлена в таблицах ниже.



    Среды, не предназначенные для применения ТРГ набивок RK-PACK
    Среды Условия

    Дымящая азотная кислота (HNO3), Fuming nitric acid.

    Концентрация от 90% до 100%.
    Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).
    Гипохлорит натрия (NaOCl), Sodium hypochlorite. Концентрация свыше 40%.
    Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация.
    Фтор (F2) Fluorine gas, и некоторые его соединения.  При температуре свыше +800°С.
    Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация.
    Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения.  -
    Бром (Br2), Bromine, и некоторые его соединения. -
    Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций.  -





    Среды, нежелательные для применения ТРГ набивок RK-PACK (возможна коррозия)
    Среды Условия
    Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%.
    Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
    Оксиды азота, влажн. (N2O), Nitrous gases, moist.  При температуре от +60°С.
    Перекись водорода (H2O2), Hydrogen peroxide.  При концентрации <5%, и при температуре ≤ 50°С.
    Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



    Перечень сред, в которых ТРГ не применимПеречень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

    В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.





    Значения эксплуатационных параметров для ТРГ набивки RK-PACK 240A.

    В таблице ниже, указаны значения для основных эксплуатационных параметров сальниковой набивки RK-PACK 240A. В таблице приведены реальные рабочие значения, при которых гарантирована длительная и надежная герметизация узлов. В отдельных случаях, при правильной установки ТРГ набивки в сочетании с другими уплотнительными изделиями или набивками из других видов материалов, графитовая набивка RK-PACK 240A, может применяться при давлениях до 30МПа на арматуре.



    Параметры для RK-PACK 240A Центробеные насосы Оборудование возвратно-поступательного действия Арматура
    Давление (МПа). 3 12
    30
    Скорость вреащение вала (м/с). 23
    Температура (рабочая). -200℃ ~ +455℃ на воздухе; +650℃ - пар
    рН 0~14
    Плотность (г/см3). 1,0~1.4 - в зависимости от размера поперечного сечения
    Сжимаемость (%). 35~50
    Восстанавливаемость (%). ≥25
    Содержание основного вещества (углерод), % 99,0~99,4
    Содержание хлорид-ионов (%). ~0,005
    Содержание серы (%). 0,08~0.12
    Зольность (%). <0,5
    Коэффициент трения. <0,10



    Ограничения поприменению ТРГ набивокВНИМАНИЕ! Не допускайте ситуаций, при которых, одновременно, значения температуры, давления и скорости, достигнут максимальных, указанных в таблице значений.



     Области применения ТРГ набивок RK-PACK 240A.

    Графитовые набивки RK-PACK 240A, являются мульти сервисными, универсальными сальниковыми уплотнениями, и могут применяться в центробежных и плунжерных насосах, мешалках, запорной арматуре и клапанах, компенсаторах на электростанциях, в котельных, в нефтехимической промышленности, в ЖКХ и во многих других промышленных областях. Рабочие среды, для герметизации и уплотнения которых могут быть использованы графитовые набивки RK-PACK 240A, это пар, вода, нефтепродукты, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

    Сальниковые графитовые набивки RK-PACK 240, являются непроницаемыми для газов и жидкостей, могут использоваться в высоких температурах и давления для герметизации большинства сред, в том числе таких сред как: перегретый пар, горячая вода, теплообменные жидкости, углеводороды (нефтепродукты, бензин, мазут), криогенные жидкости, все виды растворителей, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

    Кольца из сальниковых набивок RK-PACK применяются в качестве отличной, превосходящей замены эластомерных уплотнительных колец в таких статических приложениях как:

    • Высокие и низкие температуры;
    • Агрессивные, едкие жидкости;
    • Радиоактивные среды.

    ТРГ набивки RK-PACK применимы:

    • Ядерная энергетика: в парогенераторах, теплообменниках, во всех типах клапанов.
    • Военно-морской флот: корабли и подводные лодки.
    • Химическая и нефтехимическая промышленность: клапаны, арматура, автоклавы, трубопроводы, теплообменники, коррозионные контуры и цепи, криогенная техника, жидкие теплоносители, парогенераторы высокого и низкого давления.

    ТРГ набивки RK-PACK применяются для герметизации и уплотнения эмалированных контактных поверхностей и технических полимеров.

    ТРГ набивки RK-PACK применяется в стеклолитейном производстве при непосредственном контакте с расплавленным стеклом.

    Упаковка графитовой набивки RK-PACK 240A.

    Сальниковые набивки из ТРГ, RK-PACK 240A, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

    Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
